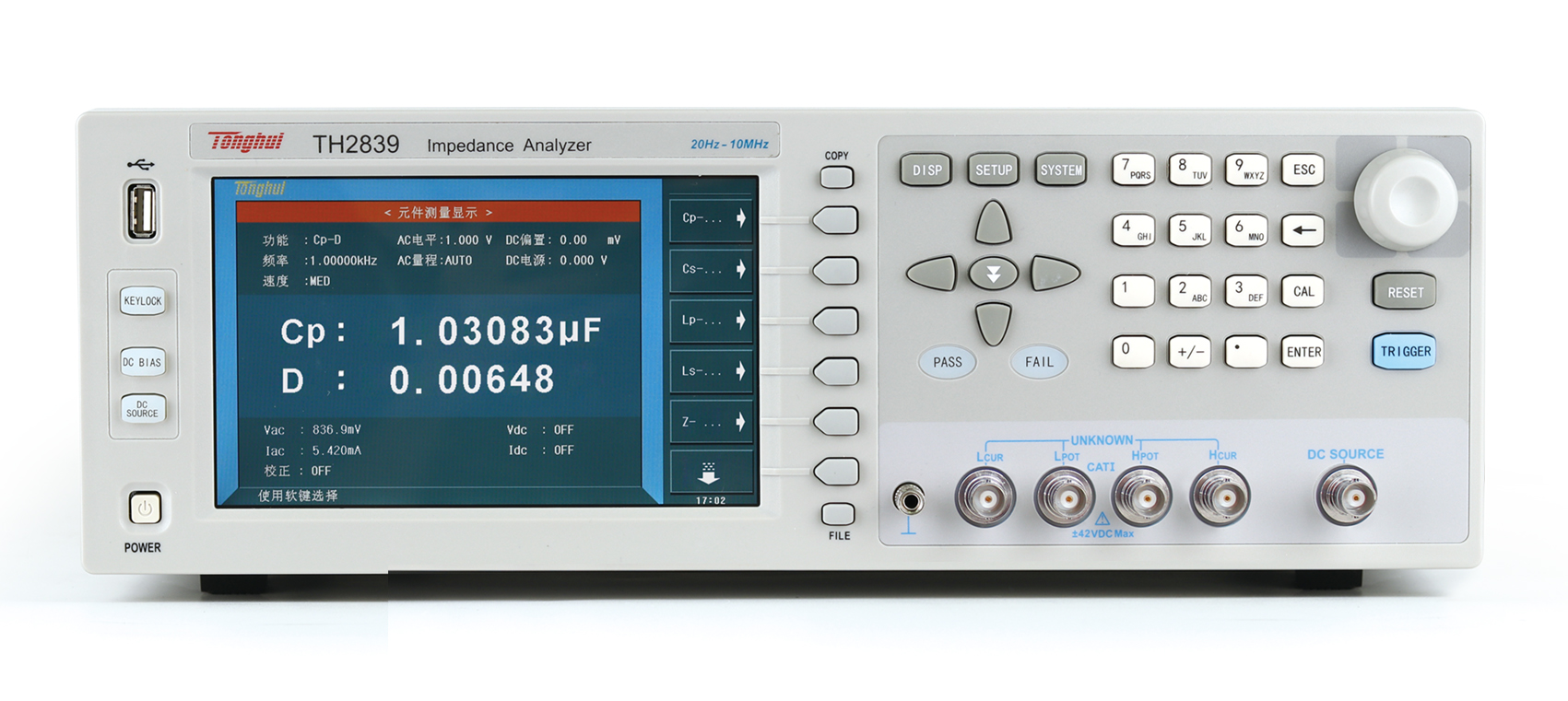

TH2839 精密阻抗分析儀
應用
■?無源元件
? 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組 件和網絡元件等的阻抗參數評估和性能分析。
■?半導體元件
? LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性； 晶體管或集成電路的寄生參數分析
■?其它元件
? 印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■?介質材料
? 塑料、陶瓷和其它材料的介電常數和損耗角評估
■?磁性材料
? 鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■?半導體材料
? 半導體材料的介電常數、導電率和C-V特性
■?液晶單元
? 介電常數、彈性常數等C-V特性
技術參數

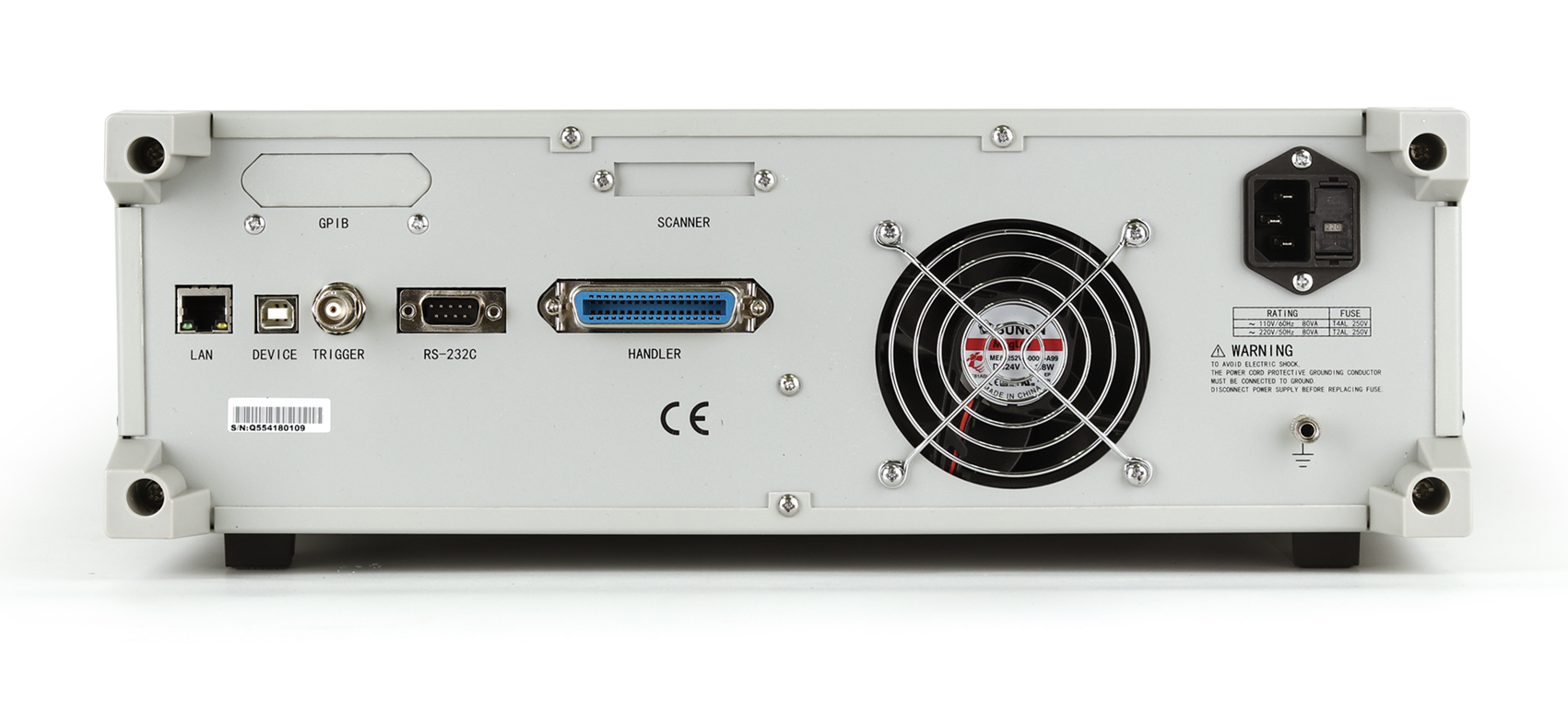

產品型號 TH2839 顯示 7英寸?TFT ?LCD顯示器800×RGB×600 AC測量參數 Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac、 DC測量參數 Rdc、Vdc、Idc 測試頻率 范圍 20Hz-10MHz 測試電平 最高分辨率 1mHz AC電壓 20Hz—2MHz：5mV—2Vrms,2MHz—10MHz：5mV—1Vrms 分辨率 100uV AC電流 20Hz—2MHz：50uA—20mArms,2MHz—10MHz：50uA—10mArms 分辨率 1uA DC電壓 100mV—2V 分辨率 100uV DC偏置 電壓 0V—±40V 電壓分辨率 100uV 電流 0mA—±100mA 電流分辨率 1uA DC電壓源 電壓范圍 -10V—10V 電流范圍 -45mA—+45mA 輸出阻抗 100Ω 測試端配置 四端對 輸出阻抗 100Ω 典型測量時間（速度） Fast:7.7ms/次 ?Medium:120ms/次?Slow:230ms/次 最高準確度 1kHz：0.05%,1MHz：0.05%,2MHz：0.1%,5MHz：0.5% 電纜長度 0米 多功能參數列表掃描 201點，掃描參數:測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 圖形掃描 參數 頻率、ACV、ACV/I、DCV/I、DC電壓源 類型 對數、線性 點數 51、101、201、401、801點可選 等效電路分析 選購上位機軟件 接口 USB HOST、USB ?DEVICE、LAN、HANDLER、RS232C，SCANNER、溫度?輸入傳感器、選件:GPIB 開機預熱時間 60分鐘 輸入電壓 100-120VAC/198-242VAC,可選擇，47—63Hz 功耗 80VA 尺寸（WxHxD）mm3 400 x 132 x 425 重量 約15kg TH2839 精密阻抗分析儀
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端帶卡夾具 | TH26005C | ||||
| 夾具 | TH26047 | ||||
| 短路片 | TH26010 | ||||
