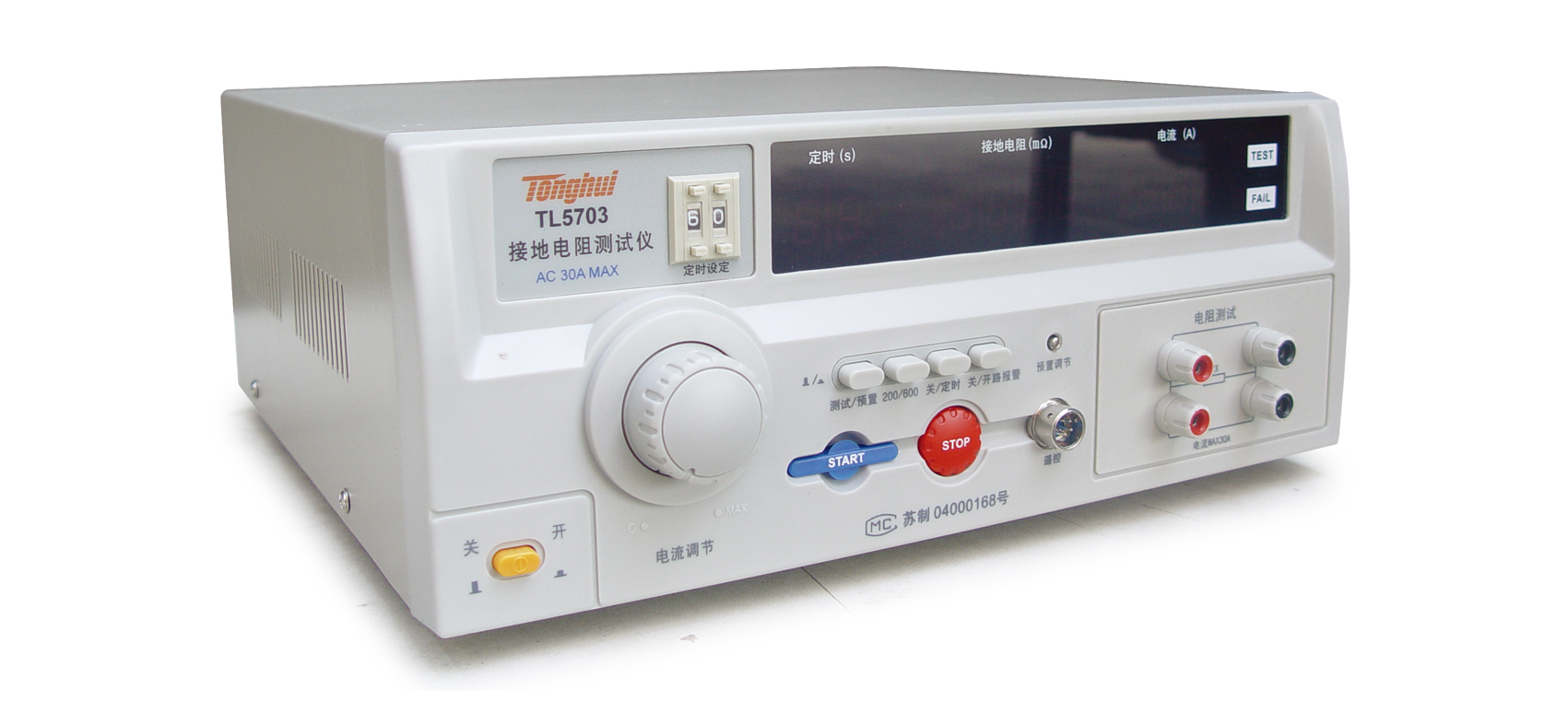

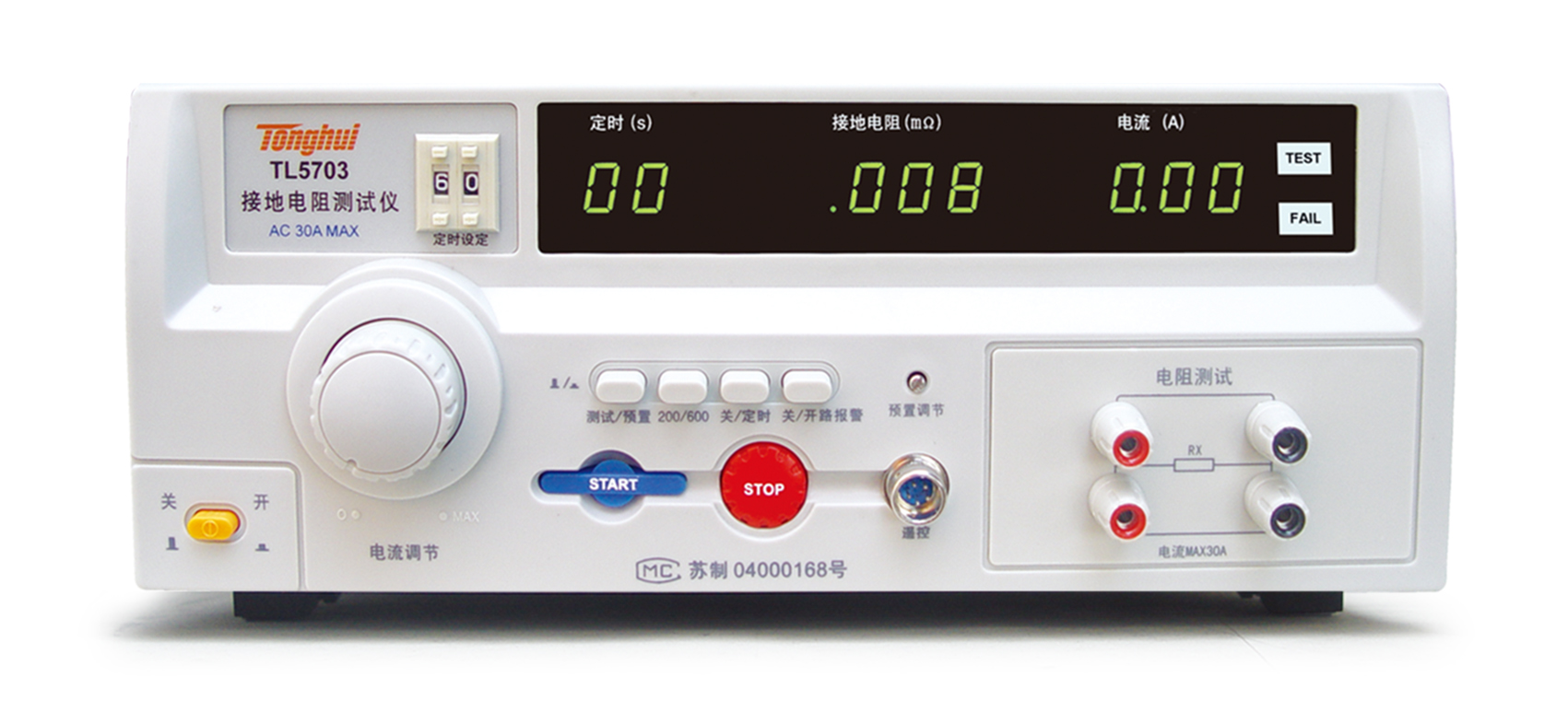

TL5703 接地電阻測試儀
簡介
■?TH5703型接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各處外露可導部分與電氣設備的總接地端子之間的（接觸）電阻。接地電阻測試儀為了消除接觸電阻對測試的影響，采用四段測量法，即在被測電氣的外露可導部分和總接地端子之間加上電流，然后再測量這兩端的電壓，算出其電阻值。本產品滿足GB4706.1-2005，GB9706.1-2007等國內外安規標準測試，符合JJG984-2004安規計量檢定規程要求。
應用
技術參數
型號
TL5703
輸出電壓
12 v
輸出電流
5-30A±（5%+5counts）
接地電阻范圍
0-200/600mΩ
測試時間
1-99s
溫度/濕度
0℃-40℃?≤75%RH
尺寸/重量
350mmx135mmx280mm/10kg
TL5703 接地電阻測試儀
