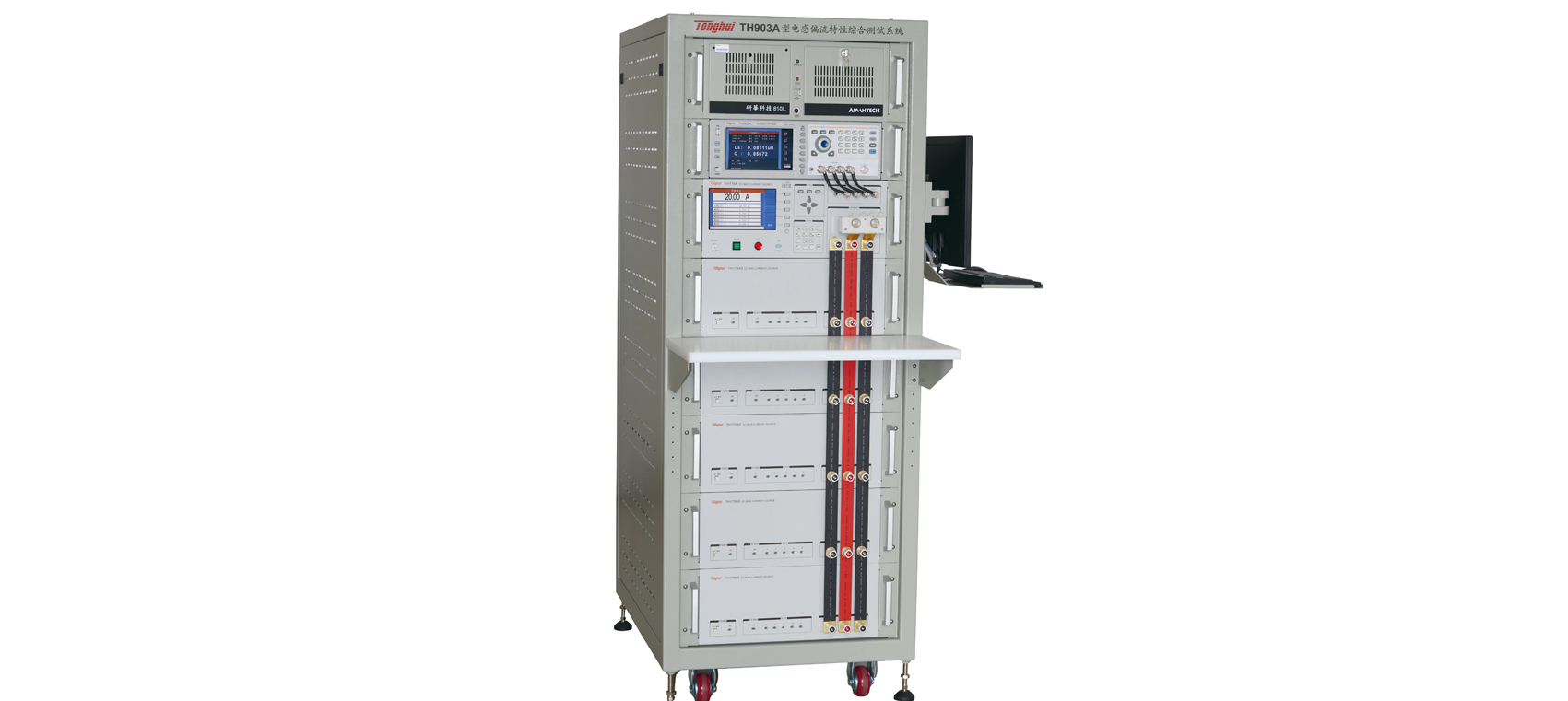

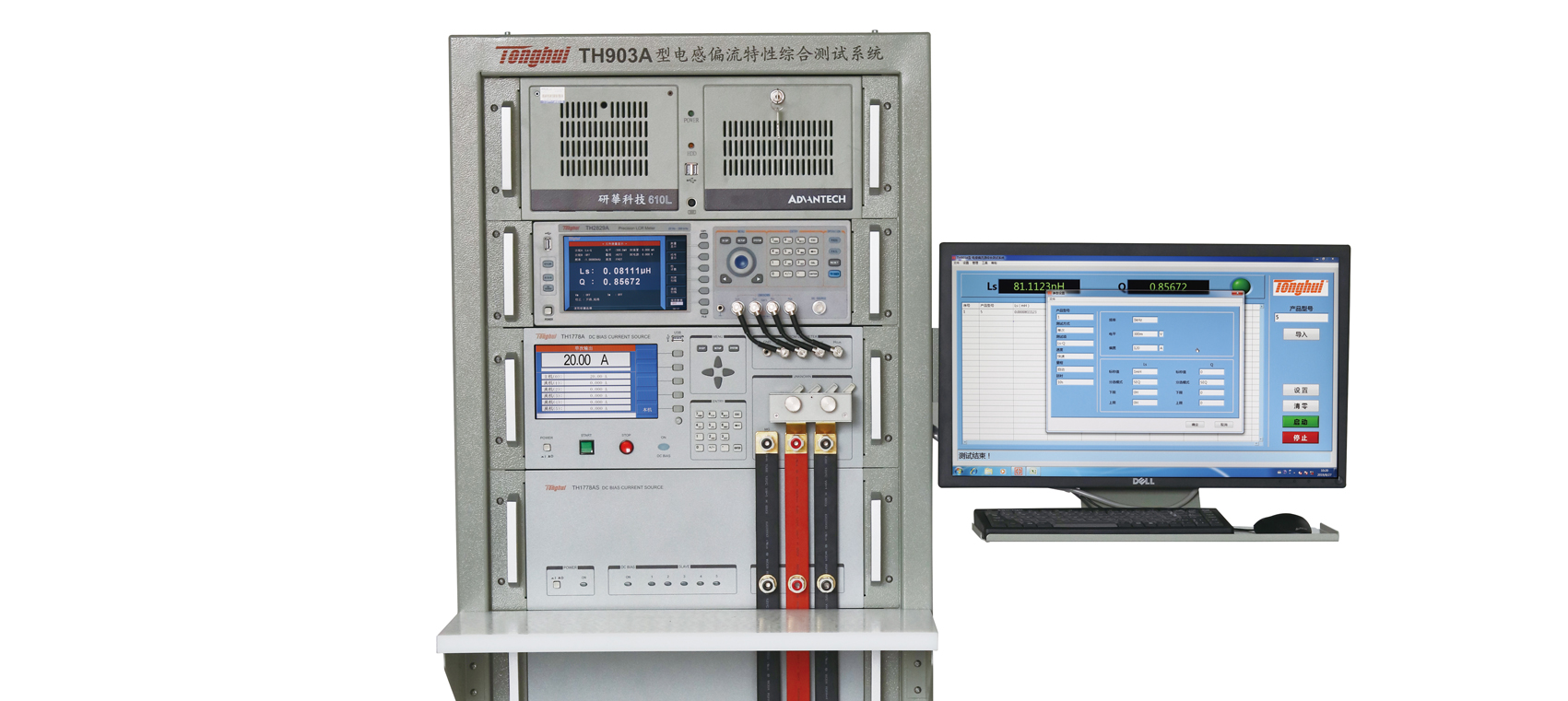

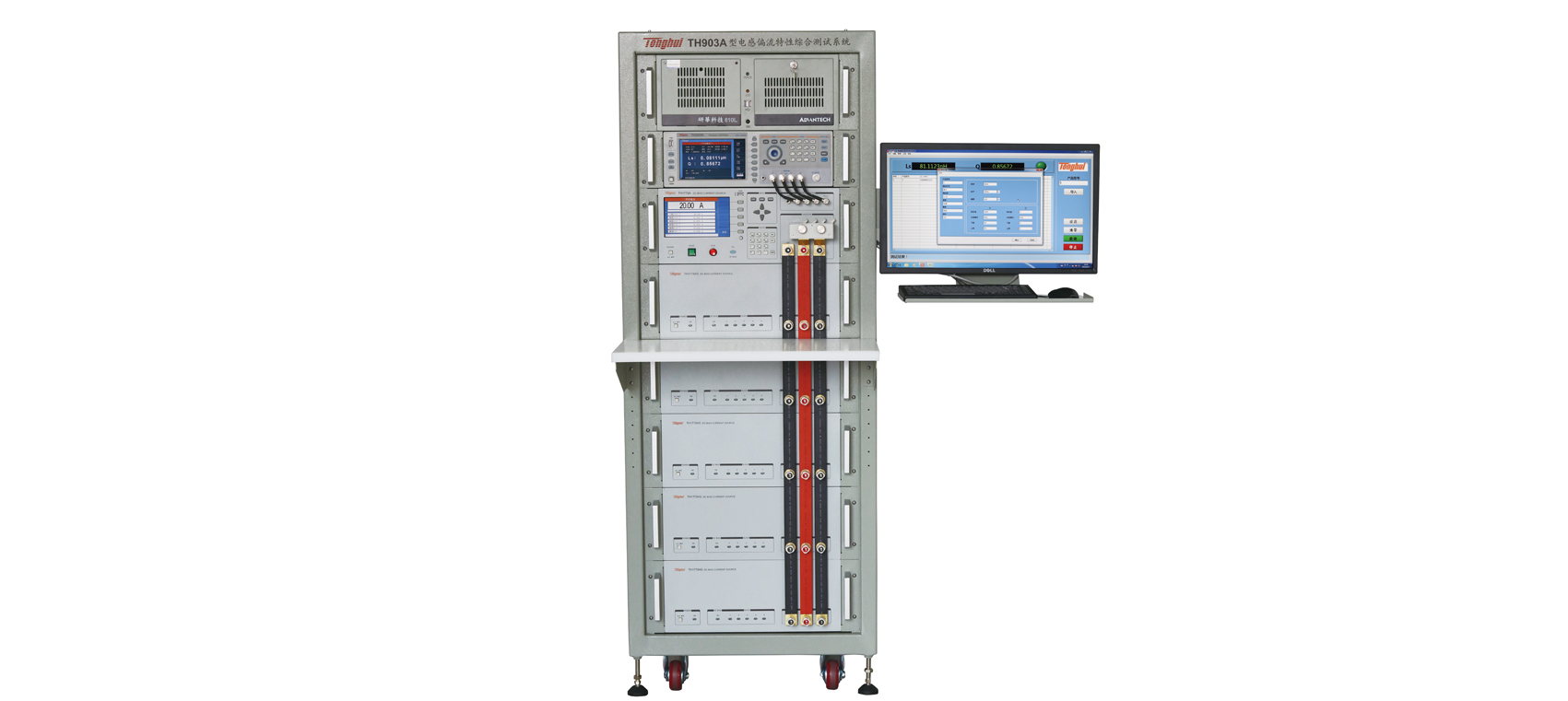

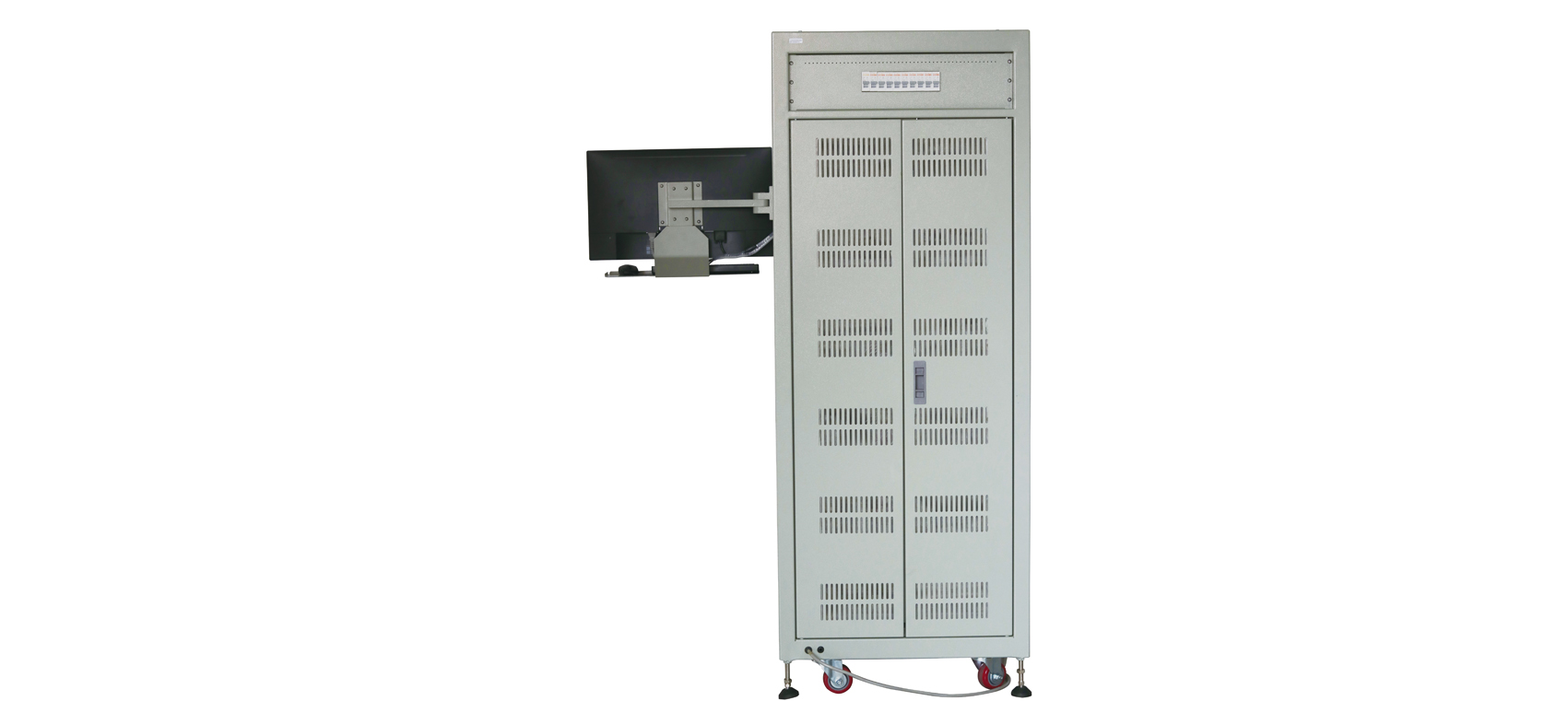

TH903A 電感偏流特性綜合測試系統

• 應用

• ■?電感器/電抗器直流特性分析

  ■?鐵芯/鐵氧體材料飽和特性分析

  ■?其他材料的直流特性分析




• 技術參數

• 型號		TH903A
  顯示		LCR顯示屏+電腦顯示器
  支持測量頻率		0Hz-2MHz
  電流范圍		20A-120A：一臺TH1778A主機,1-5臺TH1778AS從機自由匹配
  ? ? ? ? ? 組合方式	LCR型號	TH2827A/TH2829A/TH2838系列		TH2827B	TH2827C/TH2829C
  	頻率范圍	20Hz-300kHz		20Hz-500kHz	20Hz-1MHz
  	偏置電流源	TH1778A
  	電流范圍	20A必選1臺		20A,最多可疊加5臺
  	工控機系統	工控機、液晶顯示器、鍵盤、鼠標、上位機軟件、19英寸標準機柜
  	顯示方式	單點、列表、圖形掃描（TH2827機型無）
  	數據存儲	測試文件,截屏圖片,csv,波形數據（僅限TH2827 機型無）
  電流加載方式		上位機控制+實體按鍵+腳控開關
  電流步進		1.000A-5.000A	25mA	5.0A-120.0A	100mA
  掃描調整時間		1.000A-5.000A	10ms-3600s	5.0A-120.0A	20ms-3600s
  掃描調整最小步進		1.000A-5.000A	25mA	5.0A-120.0A	100mA
  最大輸出電壓		35V（此電壓為輸出1.000A時的電壓,不同量程請參照用戶手冊）
  最大允許直流電阻		Rmax=Vmax/I? ?(Ω)（Rmax的計算請參照用戶手冊說明）
  最大允許電感量		Lmax=Vmax/(di/dt)? ?(mH)（Lmax的計算請參照用戶手冊說明）
  連續加載最大電流時間		2-3h,不間斷輸出
