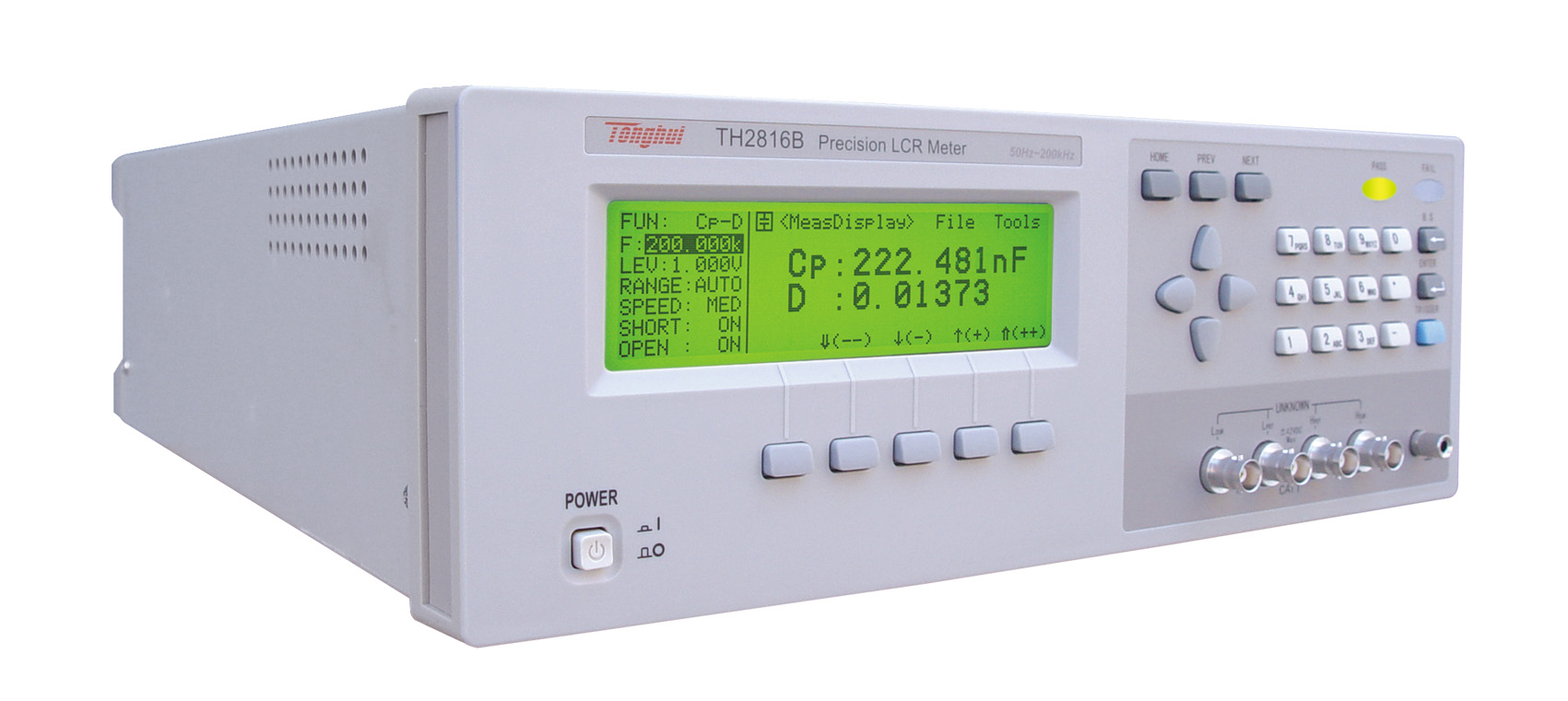

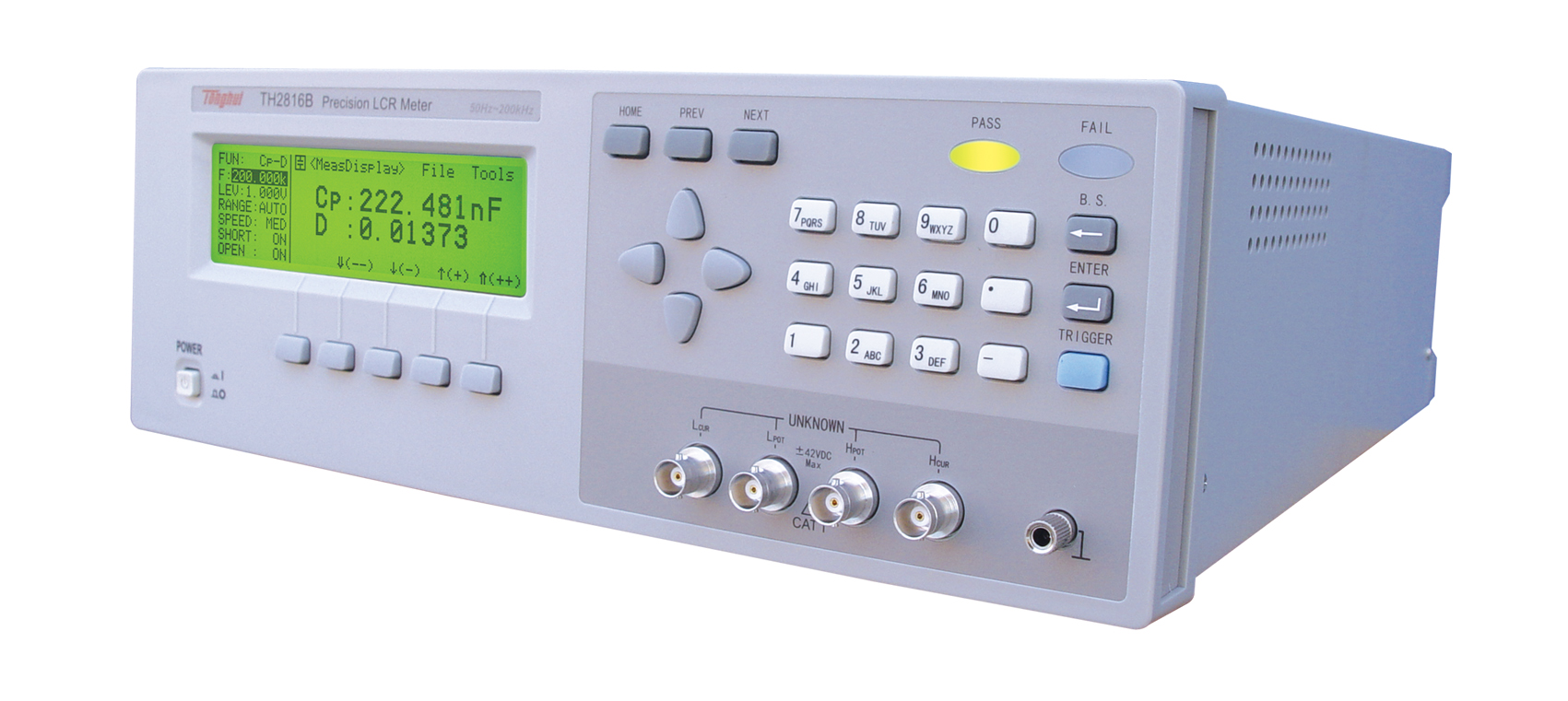

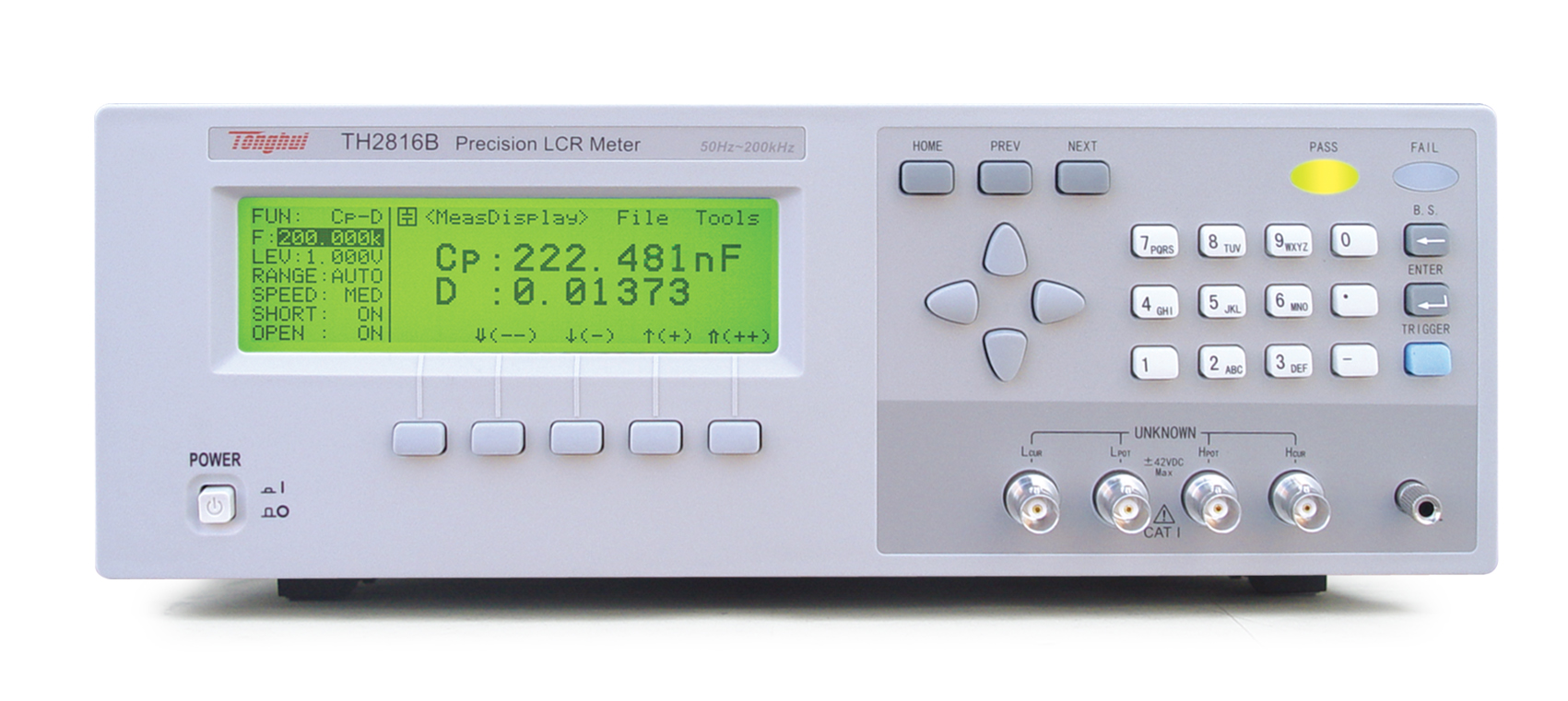

TH2816B 精密LCR數字電橋
簡介
■?TH2816B型精密LCR數字電橋集成了本公司多年元件測試的成熟經驗。該產品強大的測試功能和優越的測量性能使其擠身于同類先進水平，結合以低廉的價格將給予廣大客戶超值的享受。該產品可提供穩定的6位測試分辨率，50Hz-100kHz/200kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。該產品提供的HANDLER、GPIB及RS232C接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程紀錄創造了良好的條件。
應用
技術參數
測試參數
|Z|,C,L,X,B,R,G,D,Q,θ
顯示器
240x64點陣LCD顯示器，6位讀數分辨率
測試頻率
50Hz-200kHz,共37個典型頻點
測試電平范圍
10mVrms-2. 0Vrms,10mV步進
基本準確度
0.1%
?
?
?
?
顯示范圍
?
?
?
?
|Z|,R,X
0.00001Ω-99.9999MΩ
G,B
0.00001μS-999.999S
C
0.00001pF-999.999mF
L
0.00001μH-9.99999kH
D
0.00001-9.99999
Q
0.00001-99999.9
θ(DEG)
-179.999°-179.999°
θ(RAD)
-3.14159-3.14159
△%
-999.999%-999.999%
測量速度
快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒
等效電路
串聯，并聯
量程方式
自動，保持
觸發方式
內部，手動，外部，總線
平均次數
無
清零功能
無
測量端
5端
顯示方式
直讀, ΔABS, Δ%, V/I(電壓/電流監示)
列表掃描
比較器功能
十檔（九檔合格，一檔不格）另有一個附屬檔
存儲器
12組內部儀器設定供存儲/調用

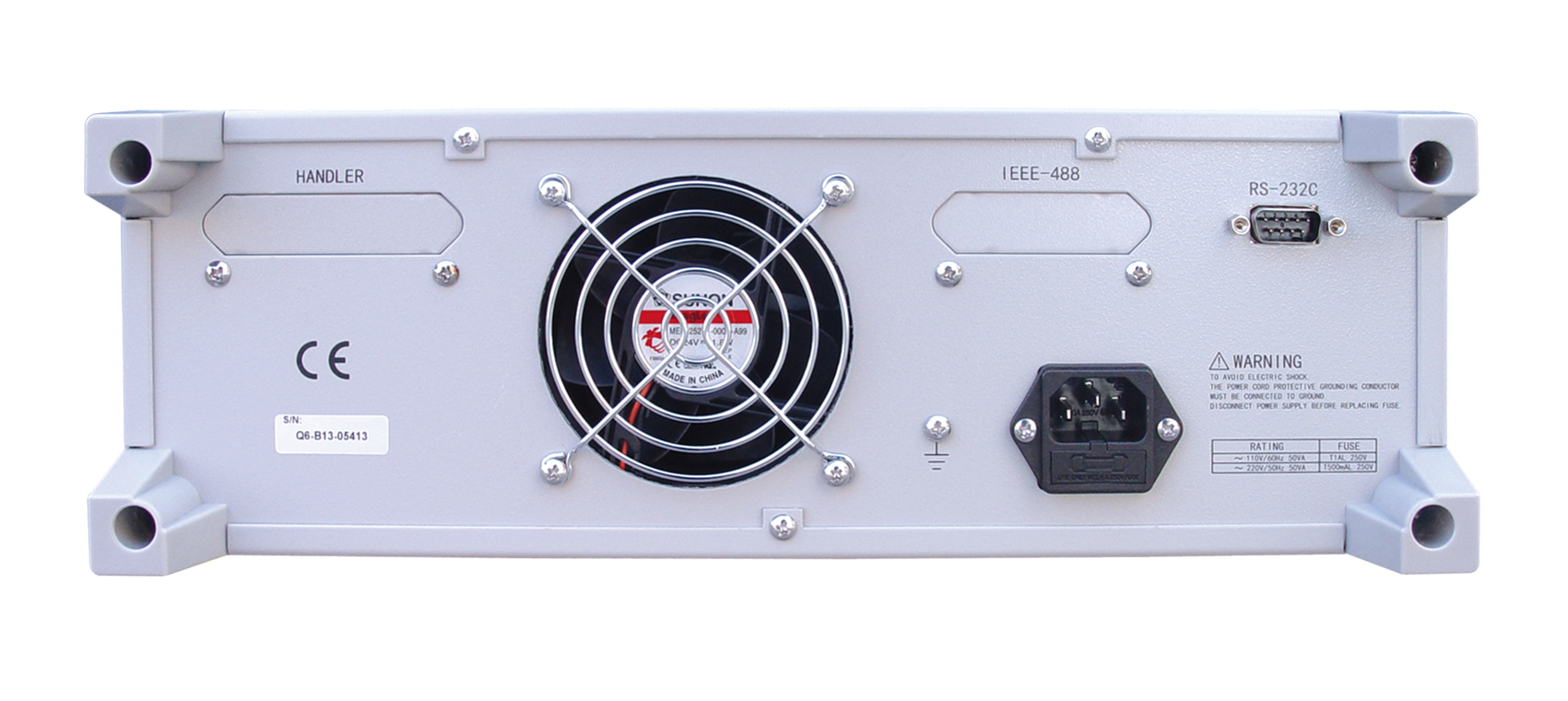

接口
RS-232C,HANDLER(選件)，GPIB(選件)
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端夾具 | TH26005A | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
