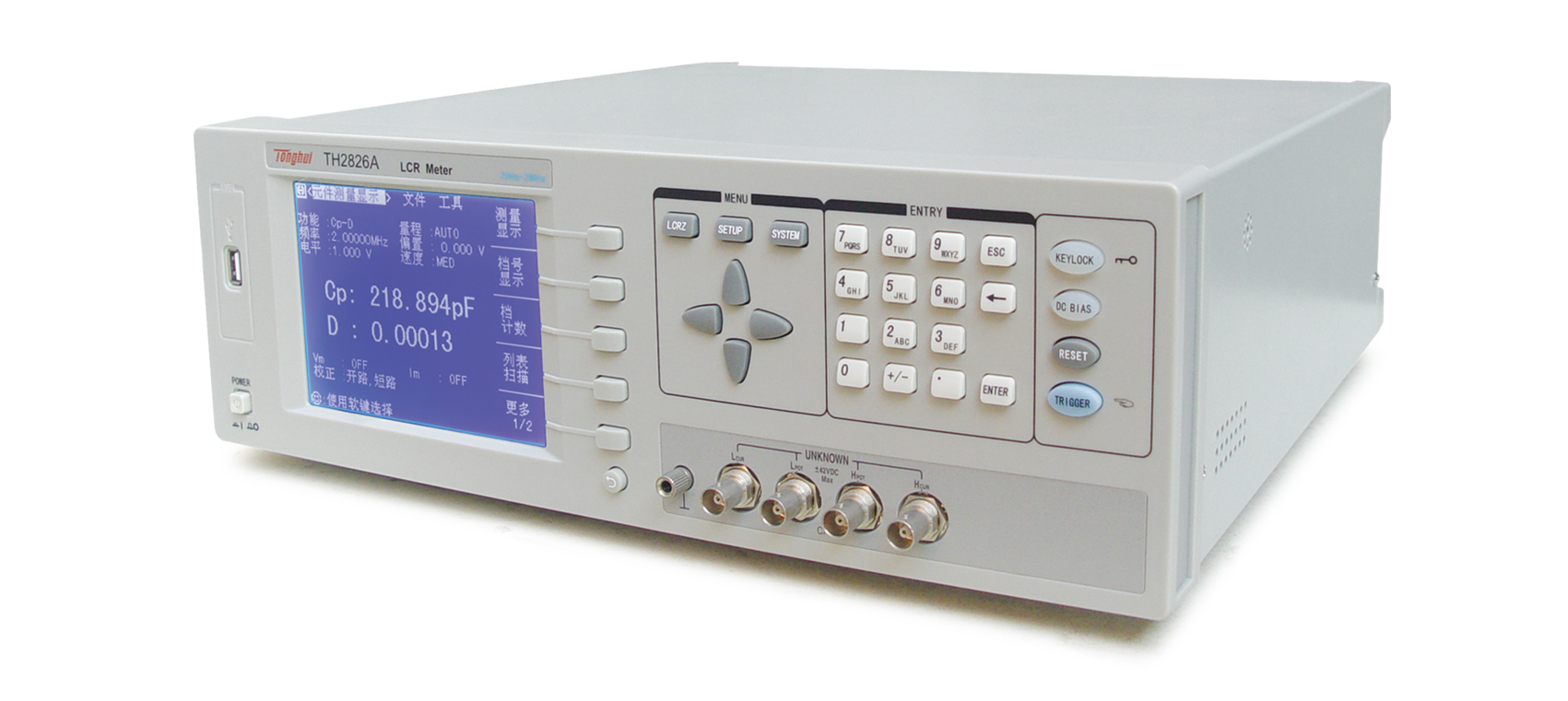

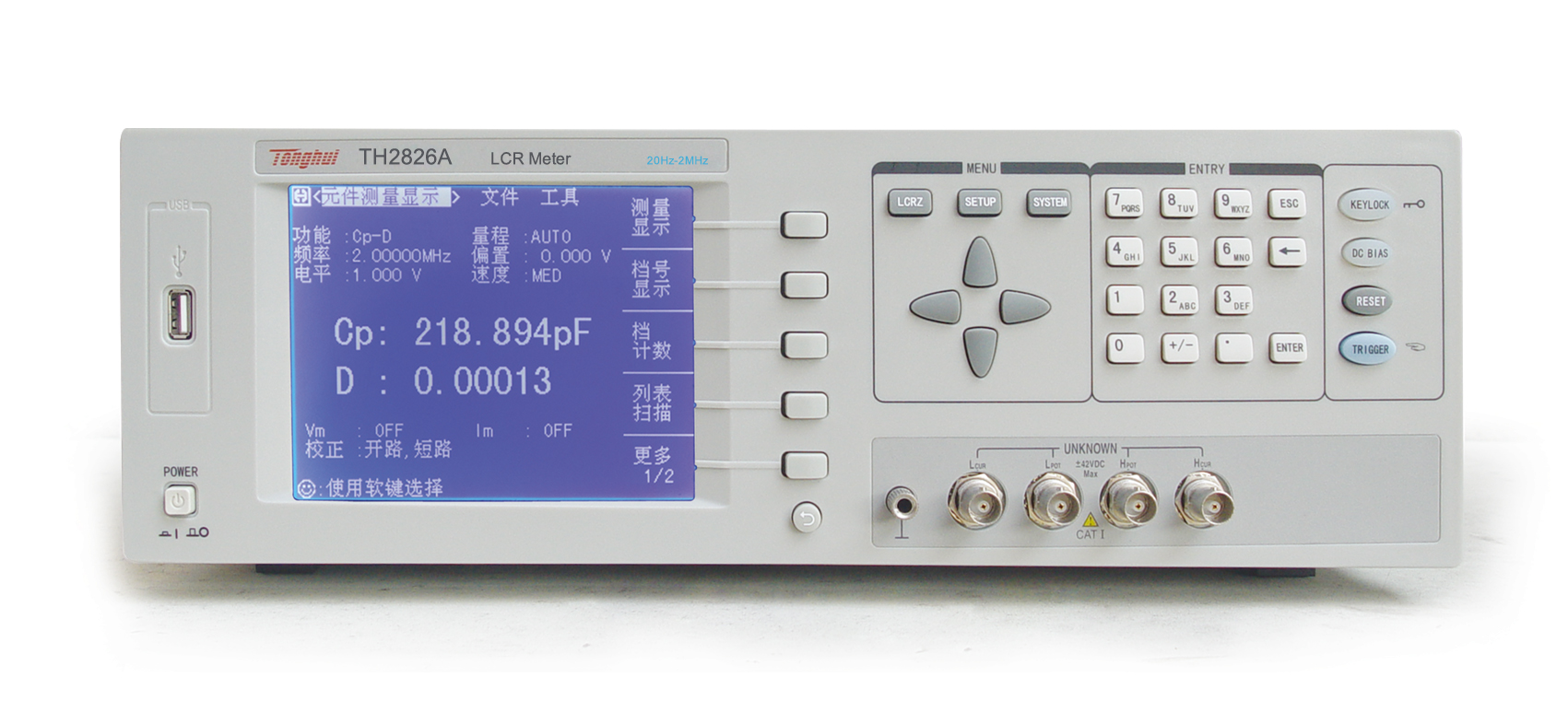

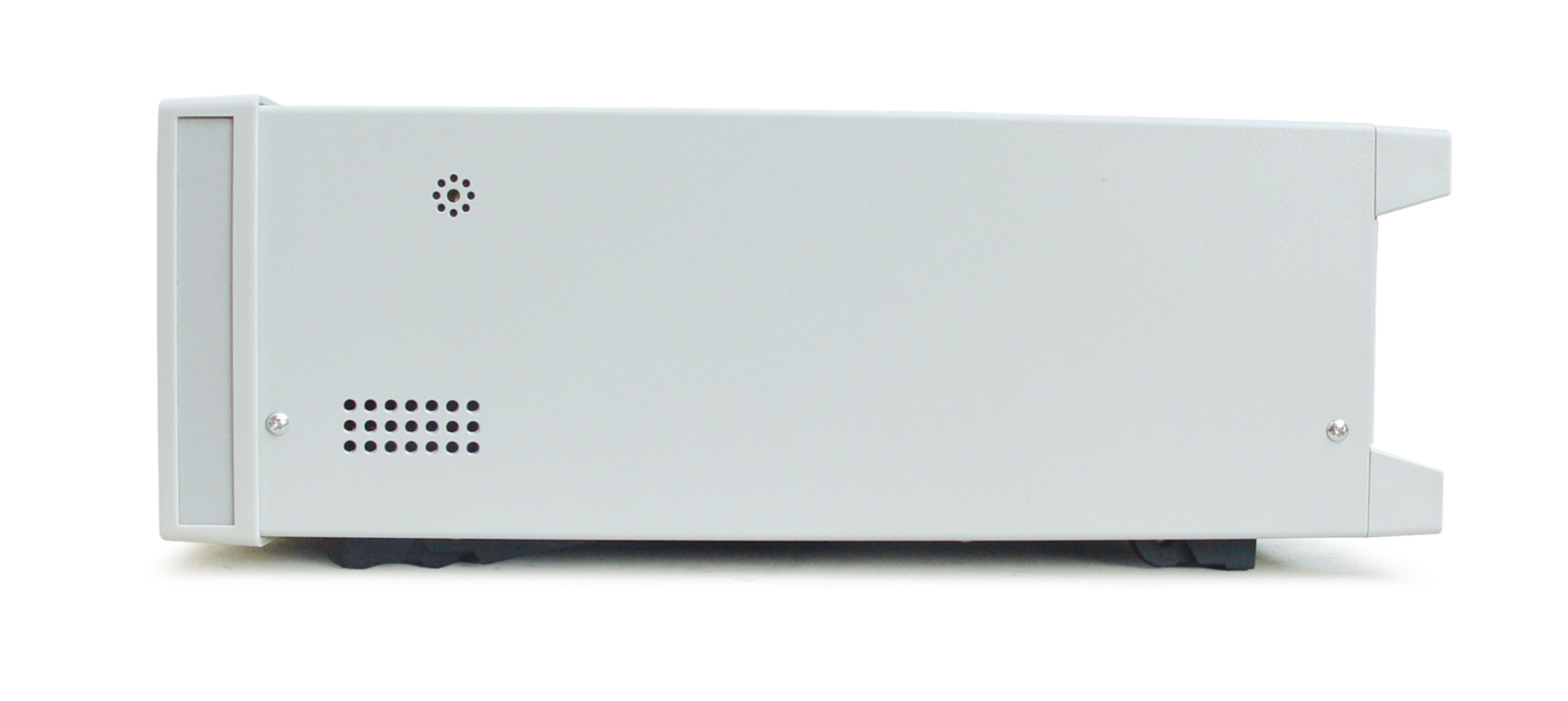

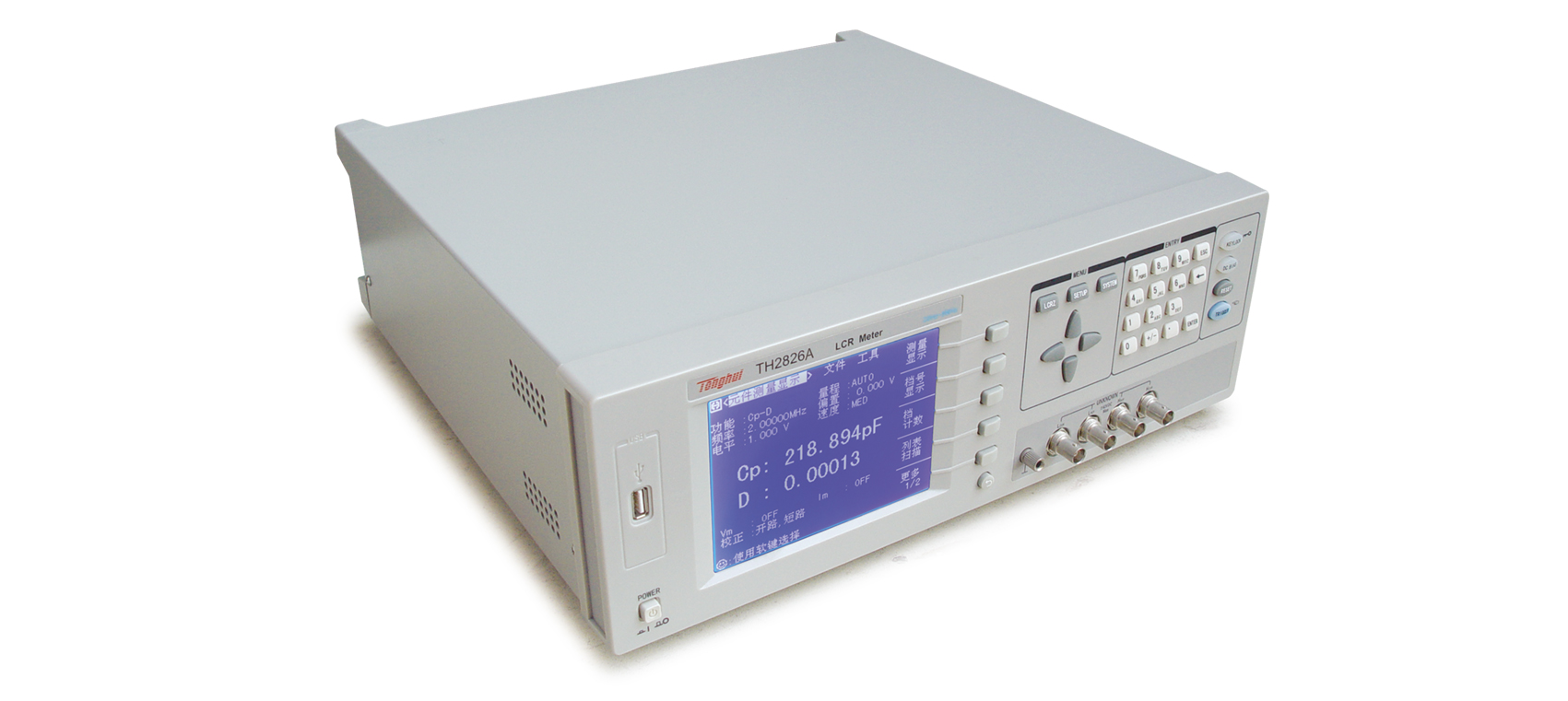

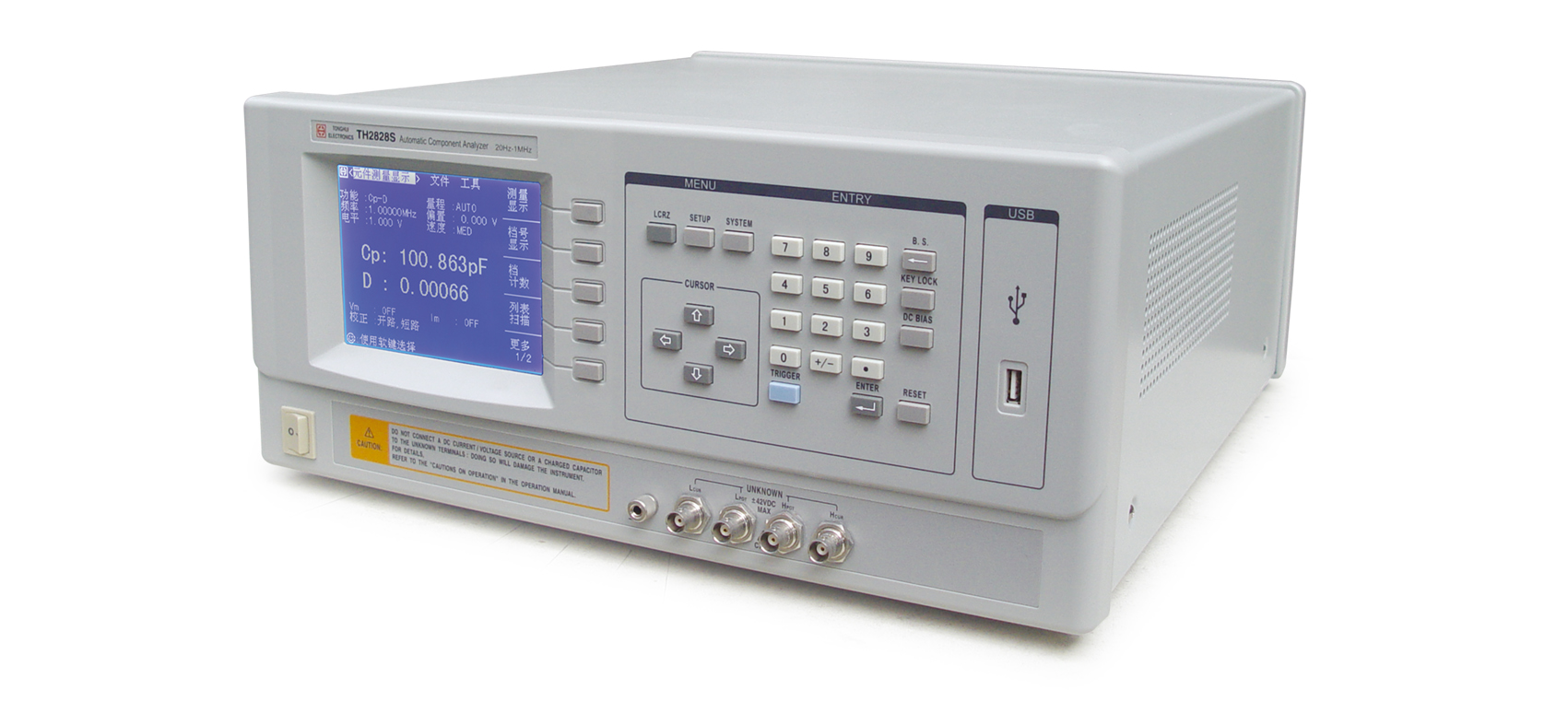

TH2826A 高頻LCR數字電橋
應用
■無源元件
?電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析
■半導體元件
?LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性；晶體管或集成電路的寄生參數分析
■其它元件
?印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■介質材料
?塑料、陶瓷和其它材料的介電常數和損耗角評估
■磁性材料
?鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■半導體材料
?半導體材料的介電常數、導電率和C-V特性
■液晶單元
?介電常數、彈性常數等C-V特性
技術參數
測試參數
C,L,R,Z,Y,X,B,G,D,Q,θ,DCR
測試頻率
TH2826A
20 Hz～2MHz,10mHz步進
測試信號電平
f≤1MHz
10mV～5V,±（10%+10mV）
f>1MHz
10mV～1V,±（20%+10mV)
輸出阻抗
10Ω, 30Ω, 50Ω, 100Ω
基本準確度
0.1%
?
?
?
顯示范圍
?
?
?
L
0.0001 uH?～ 9.9999kH
C
0.0001 pF?～ 9.9999F
R,X,Z,DCR
0.0001?Ω?～ 99.999 MΩ
Y, B, G
0.0001 nS?～ 99.999 S
D
0.0001?～ 9.9999
Q
0.0001?～ 99999
θ
-179.99°～ 179.99°
測量速度
快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s
校準功能
開路 / 短路點頻、掃頻清零，負載校準
等效方式
串聯方式, 并聯方式
量程方式
自動, 保持
顯示方式
直讀, Δ, Δ%
觸發方式
內部, 手動, 外部, 總線
內部直流偏
電壓模式
-5V?～ +5V, ±(10%+10mV), 1mV步進
置源
電流模式（內阻為50Ω）
-100mA?～ +100mA, ±(10%+0.2mA),20uA步進
比較器功能
10檔分選及計數功能
顯示器
320×240點陣圖形LCD顯示
存儲器
可保存20組儀器設定值
?
?
接口
USB DEVICE( USBTMC and USBCDC support)
USB HOST(FAT16 and FAT32 support)
LAN(LXI class C support)
RS232C
HANDLER
GPIB（選件）
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 夾具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011BS | ||||
